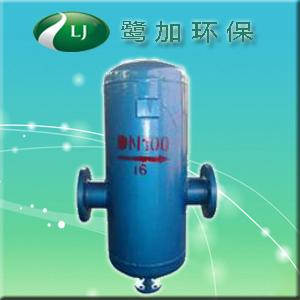

一、挡板式汽水分离器产品描述：
1、挡板式汽水分离器使用范围：本产品是挡板式分离器，用于分离蒸汽、压缩空气及其它气体系统中内含的液滴，配上绝热套可提高分离器的工作性能。
2、挡板式汽水分离器工作原理：大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动；夹带的水份由于速度降低而被分离出来；被分离的液体流经疏水阀排出，干燥清洁的蒸汽从分离器出口排出。主送气管路应装集水放水器，在供气管路与自救装置连接处，要加装开关和汽水分离器。压风自救系统阀门应安装齐全，阀门扳手要在同一方向，以保证系统正常使用。
3、挡板式汽水分离器特点：*高分离效率（干燥度可达到98%）*低压降（约为千分之五）；结构按压力容器规范设计。挡板式分离器为压力容器结构碳钢或不锈钢设备。对蒸汽中含有空气的情况，汽水分离器上部设计了排空气口。
4、挡板式汽水分离器技术参数：
注：以上数据仅供参考，具体以实际为准。规格 设计压力（MPa） （mm） 外型尺寸 重量（Kg） 容量（L） A B C D E F G H J K DN15 1.6 350 200 450 108 120 1/2 1/2” 121 148 30 11 2 DN20 1.6 350 200 450 108 120 1/2 1/2” 121 148 30 12 2 DN25 1.6 350 220 500 159 120 1/2 1/2” 95 213 30 20 6 DN32 1.6 350 220 500 159 120 1/2 1/2” 95 213 30 22 6 DN40 1.6 360 220 500 159 120 1/2 3/4” 100 213 30 23 6 DN50 1.6 420 252 638 219 159 1” 3/4” 100 263 30 40 18 DN65 1.6 420 252 638 219 159 1” 3/4” 100 263 30 47 18 2.5 420 252 638 219 159 1” 3/4” 100 263 30 49 18 DN80 1.6 523 332 735 273 145 2” 3/4” 125 368 30 80 33 2.5 523 332 735 273 145 2” 3/4” 125 368 30 88 33 DN100 1.6 574 337 795 324 163 2” 3/4” 125 384 40 98 51 2.5 574 337 795 324 163 2” 3/4” 150 384 40 106 51 DN125 1.6 656 310 843 356 230 2” 3/4” 150 416 44 115 67 3.0 656 310 843 356 230 2” 3/4” 150 416 44 134 67 DN150 1.6 706 347 935 406 246 2” 3/4” 150 466 60 154 96 3.0 706 347 935 406 246 2” 3/4” 150 466 60 172 96
DN2000.6 850 460 1200 500 372 2” 2” 175 560 60 275 185 1.6 850 460 1200 500 372 2” 2” 175 560 60 280 185 3.0 850 459 1200 500 372 2” 2” 175 568 60 280 230
DN2500.6 950 615 1580 600 530 2” 2” 175 688 72 475 333 1.6 950 615 1580 600 530 2” 2” 175 688 72 475 333 3.0 960 615 1580 600 530 2” 2” 175 698 72 475 333
DN3000.6 1000 740 1700 600 540 2” 2” 200 688 72 500 330 1.6 1000 740 1700 610 540 2” 2” 200 688 72 500 330 3.0 1010 740 1700 610 540 2” 2” 200 698 72 500 330 DN350 0.6/1.6/3.0 1100 754 1800 700 525 2” 2” 200 816 72 550 537 DN150 1.6 970 490 1260 620 372 2” 2” 175 764 72 303 290 DN250 1.6 1175 615 1500 824 440 2” 2” 175 980 108 630 535
-
