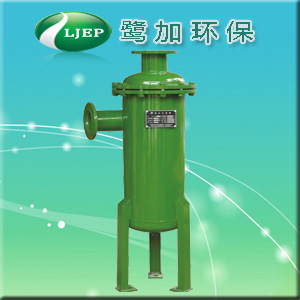

WQZF（Ⅱ）型压缩空气气液分离器
●主要特点
WQZF 系列压缩空气气液分离器是采用切线旋风分离及高效泡沫网过滤的原理，对压缩空气水分进行二级分离除水效率高、效果好。是干燥器的前级预处理的必备设备，与干燥器配套使用。
●主要技术参数
额定工作压力：0.8；1.0；1.2MPa（特殊压力可定制）
工作温度：≤5~65℃
除水效率：≥99%
压力降：≤0.005MPa
（外形尺寸及基础图见图纸）
WQZF(II)型压缩空气气液分离器外形及基础尺寸表
参数
型号 |
处理量
（m3/min） |
进出气口管径（mm） |
外形尺寸（mm） |
基础尺寸（mm） |
重量
Kg |
| L |
W |
H |
H1 |
DN |
h |
h1 |
h2 |
d |
d1 |
d2 |
b |
M |
| WQZF-1/0.8(II) |
1 |
25 |
130 |
30 |
610 |
1360 |
150 |
200 |
400 |
100 |
255 |
370 |
500 |
120 |
12 |
58 |
| WQZF-3/0.8(II) |
3 |
25 |
130 |
30 |
610 |
1360 |
150 |
200 |
400 |
100 |
255 |
370 |
500 |
120 |
12 |
58 |
| WQZF-6/0.8(II) |
6 |
40 |
145 |
32 |
850 |
1600 |
200 |
300 |
500 |
100 |
320 |
460 |
600 |
140 |
12 |
90 |
| WQZF-10/0.8(II) |
10 |
50 |
176 |
38 |
920 |
1700 |
250 |
400 |
600 |
100 |
370 |
500 |
700 |
140 |
12 |
120 |
| WQZF-12/0.8(II) |
12 |
50 |
176 |
38 |
920 |
1700 |
250 |
400 |
600 |
100 |
370 |
500 |
700 |
140 |
12 |
120 |
| WQZF-20/0.8(II) |
20 |
80 |
185 |
35 |
950 |
1815 |
300 |
400 |
600 |
100 |
435 |
550 |
750 |
140 |
14 |
155 |
| WQZF-30/0.8(II) |
30 |
80 |
225 |
65 |
975 |
1870 |
400 |
400 |
600 |
100 |
535 |
650 |
850 |
140 |
14 |
215 |
| WQZF-40/0.8(II) |
40 |
100 |
260 |
80 |
1040 |
2000 |
450 |
400 |
600 |
100 |
575 |
750 |
950 |
140 |
4 |
265 |
| WQZF-60/0.8(II) |
60 |
100 |
270 |
95 |
1080 |
2100 |
500 |
400 |
600 |
100 |
635 |
800 |
1000 |
140 |
14 |
300 |
| WQZF-80/0.8(II) |
80 |
125 |
300 |
114 |
1090 |
2150 |
550 |
50 |
700 |
100 |
720 |
900 |
1100 |
140 |
14 |
365 |
| WQZF-100/0.8(II) |
100 |
125 |
320 |
139 |
1100 |
2200 |
600 |
500 |
700 |
100 |
770 |
900 |
110 |
140 |
14 |
410 |
| WQZF-120/0.8(II) |
120 |
150 |
350 |
155 |
1150 |
2200 |
700 |
500 |
700 |
100 |
850 |
1050 |
1250 |
140 |
16 |
500 |
| WQZF-200/0.8(II) |
200 |
200 |
530 |
146 |
1450 |
2700 |
900 |
500 |
700 |
100 |
1050 |
1250 |
1450 |
140 |
16 |
690 |
注：其中M为地脚螺栓, WQZF-12/0.8(II)以下规格可用膨胀螺栓固定于水泥地面。《以上数据仅供参考，具体以实际供货为准》
